3-Achs & 5-Achs CNC Bearbeitung

Wir drehen & fräsen nach Ihren Wünschen

Die 3-Achs- und 5-Achs-Bearbeitung ist ein spanabhebender Bearbeitungsprozess den wir Ihnen auch mit kurzer Lieferzeit anbieten.

Die Ausdrücke 3-Achs und 5-Achs geben die Anzahl von Richtungen an, in denen das Schneidwerkzeug sich bewegen kann. Dabei kann es sich um eine X-, Y- oder Z-Achse handeln sowie z.B. eine A-Achse und eine C-Achse wie im Beispiel unten gezeigt. Die 5-Achs Bearbeitung und die 5-Achs Simultanbearbeitung sind beides Bearbeitungsmethoden, bei denen mehrere Seiten eines Werkstücks in einer einzigen Einstellung bearbeitet werden können.

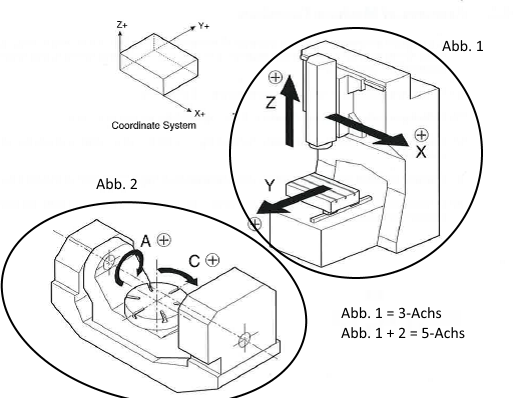

Bei der 3-Achs Bearbeitung bewegt sich das Schneidwerkzeug der Maschine quer zu den 3 linearen X-, Y- und Z-Achsen (siehe Abb. 1 unten). 5-Achs Fräsen kann z.B. so erfolgen, dass die A-Achse um die X-Achse rotiert und die C-Achse um die Z-Achse (siehe Abb. 2 unten). Ob die Maschine eine A- und eine C-Achse hat oder einige andere rotierende Achsen hängt davon ab, wie die Maschine konstruiert ist und bedient werden muss. Es gibt immer eine Achse, die den Tisch oder den Kopf rotiert und diese kann häufig unendlich rotiert werden, im Beispiel unten wird sie C-Achse genannt (siehe Abb. 2). Bei einer 5-Achs Simultanbearbeitung können sich alle 5 Achsen gleichzeitig bewegen.

Welche der beiden oben genannten Methoden verwendet wird, hängt von der Komplexität des zu bearbeitenden Werkstücks ab. Bei einer 5-Achs-Bearbeitung kann das Werkstück von vielen Winkeln angegriffen werden und daher ist dies eine Methode, die für Werkstücke mit mehrseitiger Bearbeitung verwendet wird. Bei solchen Werkstücken erreicht man eine höhere Präzision und bessere Positionierung, da die Werkstücke nicht von der einen Einstellung zur nächsten bewegt werden müssen wie bei einer 3-Achs-Bearbeitung.

Die beiden Bearbeitungsmethoden können auf einer 5-Achs-Maschine ausgeführt werden. Außerdem gibt es Maschinen, die nur 3-Achs-Bearbeitung ausführen. Die Maschinen können alle Typen von Metall und Plastik bearbeiten.

5-Achs-Maschinen sind unterschiedlich je nach Konstruktion, Größe und Bedienung der Maschine. Um die Maschine bedienen zu können, muss man u.a. eine gute Fähigkeit zum dreidimensionalen Denken und räumlichen Vorstellungsvermögen haben und darüber hinaus auch ein modernes CAM-Programmierungssystem hantieren können.

Wir leben CNC-Fertigung!
